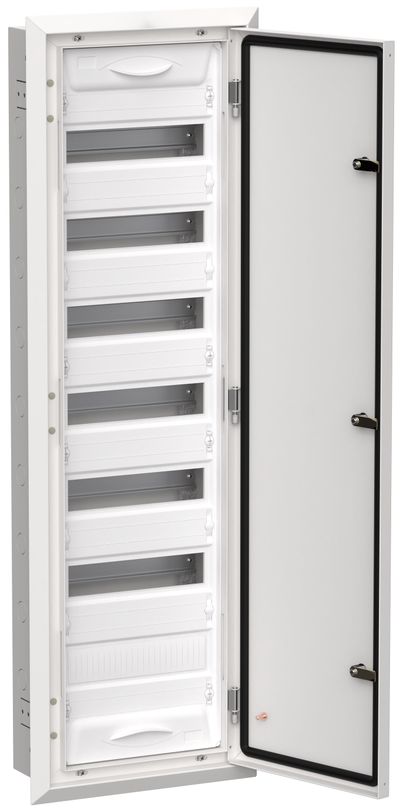

:format(webp):no_upscale()/s.siteapi.org/ab972ec17065b75/img/mym3m3s60esssk884sw80sksogssko "TITAN 5 Корпус металл ЩРв-84 (1х84) 1130х365х130мм IP31 белый (одна дверь) IEK TI5-50-V-084-31")
Cрок поставки
: 3 декабря
23 276 ₽
Распределительный щит модульный
Производитель: IEK (ИЭК)
Серия: TITAN 5
Страна происхождения: Россия
Руководство по эксплуатации ЩРв IP31.pdf
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 84 |
| Кол-во рядов | 7 |
| Цвет | Белый |
| Степень защиты - IP | IP31 |
| Высота, мм | 1130.0 |
| Ширина, мм | 365.0 |
| Глубина, мм | 130.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Сталь |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Нет |
| Монтажная глубина - ниши, мм | 1095х330х120 |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| Возможно расширение | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |

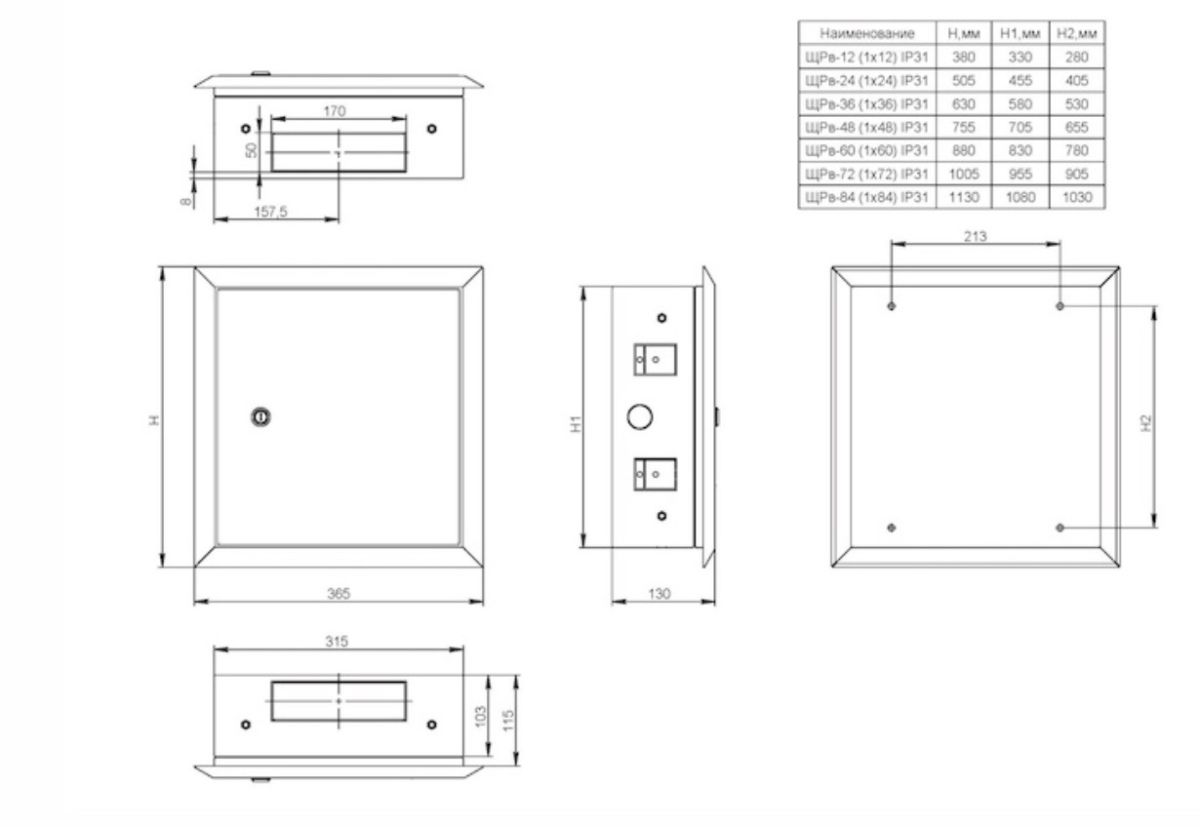

Габаритные и установочные размеры IEC TITAN 5 ЩРВ12-ЩРВ84
Отказное письмо IEC.pdf
3.1 Мб, 20 июня в 19:13
Руководство по монтажу Titan 5.pdf
7.1 Мб, 20 июня в 19:09
Руководство по эксплуатации ЩРв IP31.pdf
421.7 кб, 20 июня в 19:06
