Изделия компании Bticino, делятся на три группы: механизмы, суппорта и декоративные рамки.

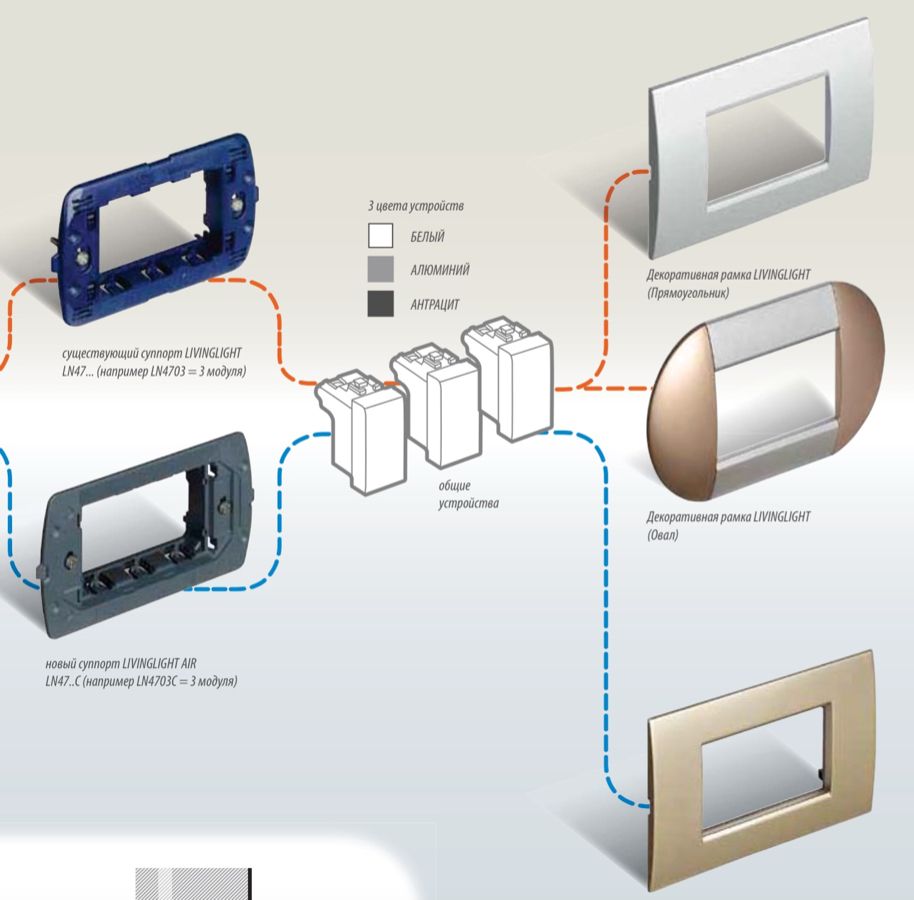

Размеры изделий имеют свою единицу измерения - модуль. Механизмы, суппорта и декоративные рамки, могут иметь размер один, два, три и т.д. модулей. Например самая распространенная розетка с заземлением, имеет размер 2 модуля. Механизм вставляется и защелкивается в суппорт. Затем суппорт крепится в монтажную коробку. Монтажная коробка находится в стене. К монтажной коробке винтами крепится суппорт. И после этого, на суппорт защелкивается декоративная рамка. Вот как это выглядит на схеме.
На схеме видно, как два двухмодульных выключателя, защелкивается в два двухмодульных суппорта.
Затем после монтажа собранного блока, сверху защелкивается декоративная рамка размером 2+2 модуля. Как видно из схемы рамка может иметь разный дизайн (овал или квадрат), цвет и материал, из которого изготовлена рамка.
Немецкий монтаж.
Монтаж в классические для нашей страны монтажные коробки, которые имеют межосевое расстояние 71 мм при многопостовом монтаже. На схеме вверху как раз приведен пример немецкого монтажа. В нем используются суппорты, только на два модуля. Количество суппортов, равно количеству монтажных коробок. При таком монтаже можно использовать механизмы размером один или два модуля.

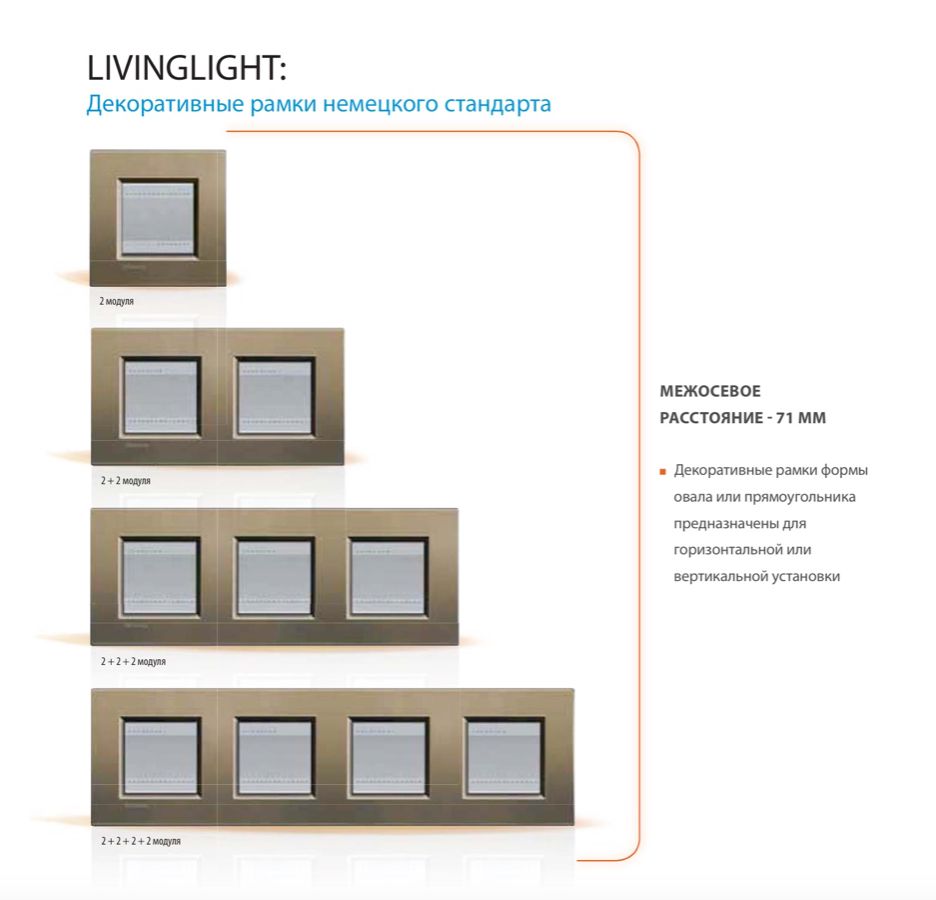

Компания Bticino выпускает рамки максимально размером 4 поста (2+2+2+2 модуля). На схеме внизу варианты декоративных рамок немецкого стандарта.
Купить изделия Bticino Axolute
Купить изделия Bticino LivingLight
Итальянский монтаж.
На схеме внизу пример итальянского монтажа.

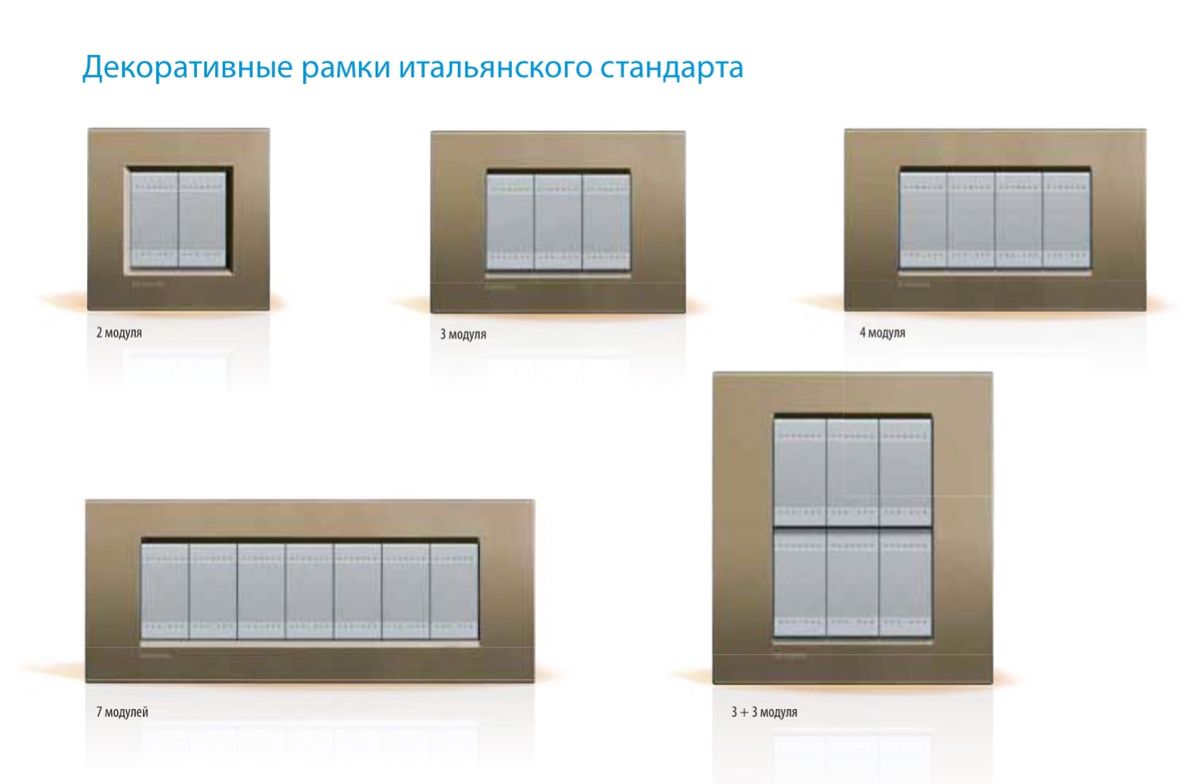

Здесь используется монтажная коробка итальянского стандарта. При итальянском стандарте декоративные рамки не имеют перемычек, между каждыми двумя модулями. Декоративные рамки, суппорта и монтажные коробки имеют размер: два, три, четыре, семь модулей ( LivingLight), шесть модулей (Axolute) и 3+3 модуля. При таком монтаже меньше ограничений на размер используемого механизма. Компания Bticino выпускает механизмы размером 1, 2, 3, 4, 6, 3+3 модулей.
